LAYOUT Y PROCESOS LEAN

¿Para qué sirve esta plantilla Excel de layout y procesos Lean con VSM, SMED, 5S y balanceo de línea?

Esta plantilla Excel layout y procesos Lean integra las principales herramientas de la metodología Lean Manufacturing en un único sistema. Permite diseñar y analizar el layout de una planta industrial, identificar los cuellos de botella con el balanceo de línea, mapear el flujo de valor completo con VSM, cuantificar el impacto de los tiempos de setup con SMED y auditar el orden y la limpieza de cada estación con 5S. Todos los módulos se alimentan de las mismas hojas de datos y se actualizan automáticamente.

El sistema parte de dos entradas fundamentales: la ficha de cada estación de trabajo y las tablas complementarias de flujo de materiales, SMED y auditoría 5S. A partir de ahí, calcula automáticamente los cuellos de botella, la utilización de cada estación, el WIP acumulado, el lead time total del proceso y el diagnóstico de cada indicador sin necesidad de tocar los dashboards.

¿Qué incluye esta plantilla Excel layout y procesos Lean?

• 🏭 Estaciones — Base de datos de todas las estaciones de trabajo con identificador, nombre, área, operarios, tiempo de ciclo, Takt Time, coordenadas X/Y para el layout, WIP en unidades y estado 5S. El campo de cuello de botella se calcula automáticamente: si la utilización supera el 100%, la estación es cuello de botella.
• 📦 FlujoMateriales — Registro de todas las rutas de materiales con estación de origen, estación de destino, distancia en metros, viajes por día y producto transportado. La distancia total diaria por ruta se calcula automáticamente.
• ⏱️ DatosSMED — Registro de tiempos de setup por estación con setup actual, setup objetivo, frecuencia de cambio diaria y tipo de operación. El tiempo perdido diario, el ahorro potencial y el porcentaje de reducción se calculan automáticamente.
• 🧹 Auditoria5S — Puntuación de cada estación en los cinco pilares (Seiri-Clasificar, Seiton-Ordenar, Seiso-Limpiar, Seiketsu-Estandarizar, Shitsuke-Disciplina) en escala 1-10. El score total y el nivel (Excelente, Bueno, Regular, Deficiente) se calculan automáticamente.

Módulos de análisis Lean incluidos

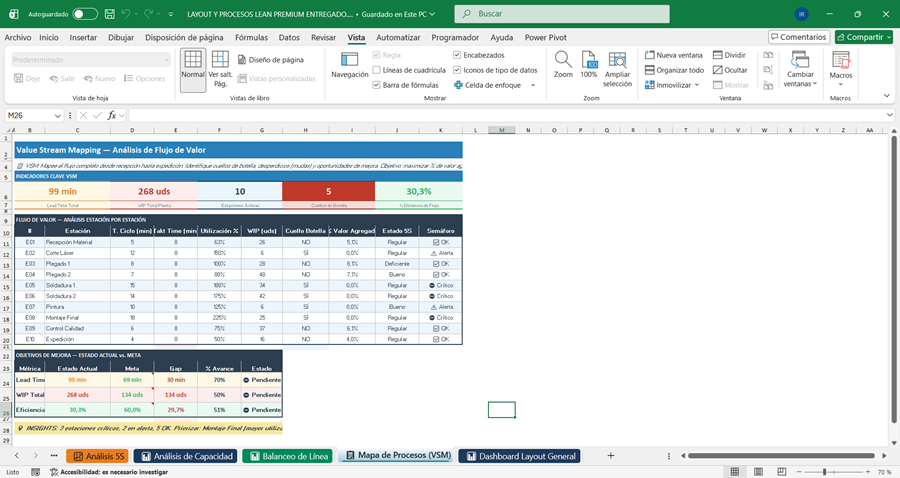

• 📋 Mapa de Procesos VSM — Value Stream Mapping con KPIs globales: lead time total, WIP total de planta, número de estaciones activas, cuellos de botella y porcentaje de eficiencia de flujo. Tabla detallada por estación con tiempo de ciclo, Takt Time, utilización, WIP, cuello de botella, porcentaje de valor agregado y semáforo (OK / Alerta / Crítico) calculados automáticamente. Incluye comparativa estado actual vs objetivos de mejora.

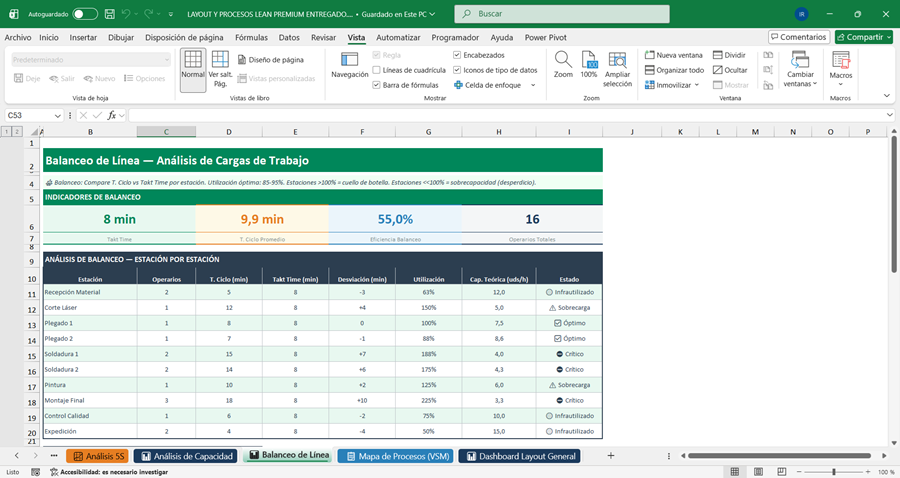

• 📊 Balanceo de Línea — Análisis de cargas con Takt Time global, tiempo de ciclo promedio, eficiencia de balanceo y total de operarios. Tabla por estación con operarios, tiempo de ciclo, Takt Time, desviación en minutos, utilización, capacidad teórica y estado automático (Óptimo, Sobrecarga, Crítico, Infrautilizado).

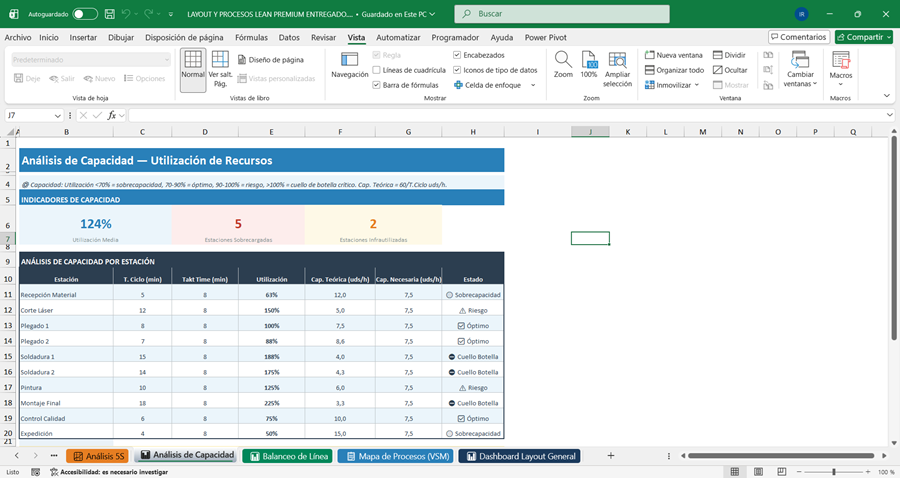

• 📊 Análisis de Capacidad — Utilización media de la planta, estaciones sobrecargadas e infrautilizadas. Tabla por estación con tiempo de ciclo, Takt Time, utilización, capacidad teórica y necesaria en unidades por hora, y estado con semáforo de cuatro niveles. Diagnóstico automático con la estación de mayor cuello de botella y acción recomendada.
• 📈 Plan SMED — Tiempo total perdido por día en setups, ahorro potencial diario y reducción media objetivo. Tabla por estación con setup actual, objetivo, frecuencia, tiempo perdido, ahorro potencial y porcentaje de reducción. Diagnóstico automático con estación prioritaria y horas extra de producción recuperables.

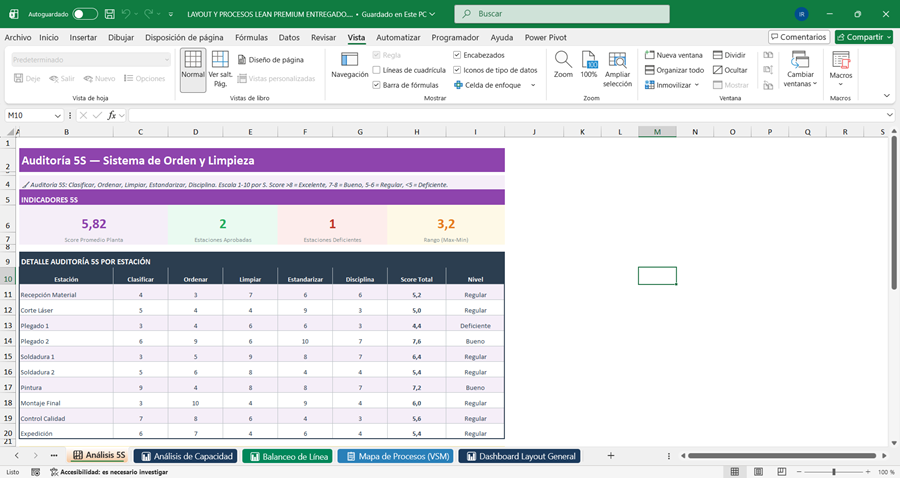

• 📈 Análisis 5S — Score promedio de planta, estaciones aprobadas y deficientes, rango entre mejor y peor puntuación. Tabla detallada con puntuación en cada una de las cinco S y nivel resultante por estación. Diagnóstico automático con peor estación, mejor estación y S más débil de toda la planta.
• 📈 Flujo de Materiales — Diagrama espagueti con distancia total diaria de materiales, viajes totales y distancia media ponderada por ruta. Tabla de rutas con criticidad automática (Normal / Alta) según el impacto en metros por día.

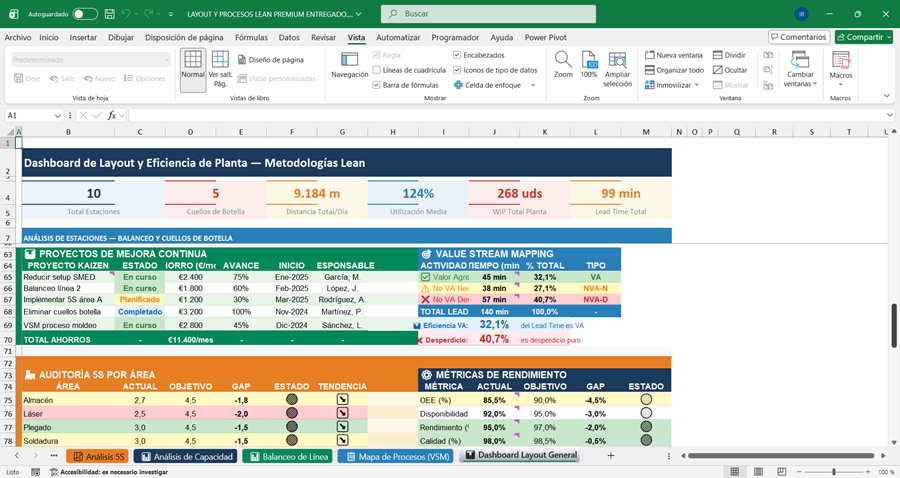

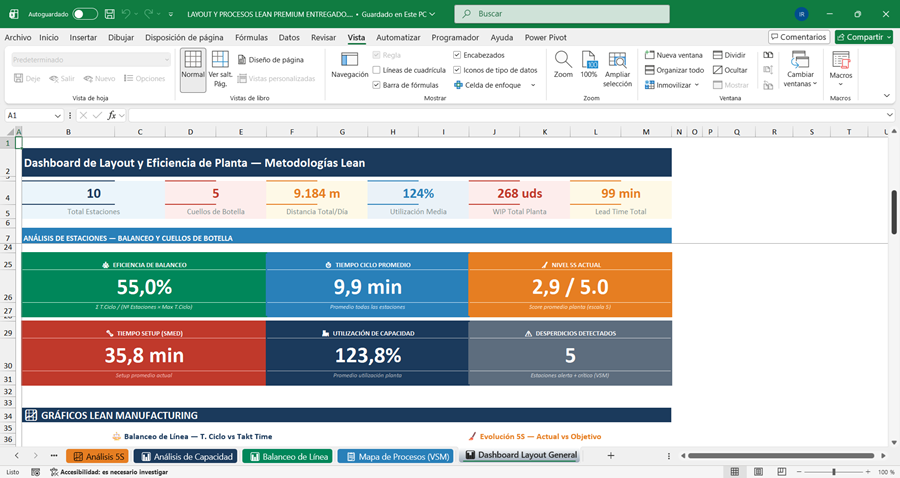

• 📊 Dashboard Layout General — Panel ejecutivo con seis KPIs globales: total de estaciones, cuellos de botella, distancia total diaria, utilización media, WIP total de planta y lead time total. Tabla de balanceo con todas las estaciones mostrando área, operarios, tiempo de ciclo, Takt Time, utilización, cuello de botella y WIP.

Plantilla Excel layout y procesos Lean: KPIs y métricas incluidos

• ⏱️ Lead Time total del proceso de fabricación de inicio a fin
• 📦 WIP (Work in Progress) total de planta y por estación
• ⚙️ Utilización por estación con identificación automática de cuellos de botella
• 🔄 Takt Time y tiempo de ciclo con desviación por estación
• 📊 Eficiencia de balanceo de línea y eficiencia de flujo de valor
• ⏱️ Tiempo perdido en setup por día y ahorro potencial con SMED
• 🧹 Score 5S por estación y por pilar con diagnóstico automático
• 📏 Distancia total de materiales por día y criticidad de rutas
• 🏭 Capacidad teórica y necesaria por estación en unidades por hora
• ⚠️ Semáforo automático por estación en cada módulo de análisis

¿Para quién es esta plantilla Excel de layout y procesos Lean?

Está diseñada para directores de operaciones, responsables de mejora continua, ingenieros de procesos y consultores de Lean Manufacturing que quieren analizar y optimizar el layout de su planta con metodologías contrastadas sin depender de software especializado. Es especialmente útil cuando se está planteando una reorganización del layout, cuando hay cuellos de botella recurrentes que no se han cuantificado, o cuando se quiere establecer una línea base antes de lanzar un proyecto Kaizen. También es muy útil para directores generales y gerentes de pymes industriales que necesitan una herramienta visual para comunicar el estado de la planta a su equipo y tomar decisiones de inversión en capacidad o redistribución de operarios.

¿Cómo funciona la detección automática de cuellos de botella?

Cada estación tiene su tiempo de ciclo y el Takt Time global del proceso. El sistema calcula la utilización dividiendo el tiempo de ciclo entre el Takt Time. Si la utilización supera el 100%, la estación no puede atender la demanda al ritmo requerido y se marca automáticamente como cuello de botella. Cuanto mayor sea la utilización por encima del 100%, mayor es el impacto en el lead time total. El VSM, el balanceo de línea y el análisis de capacidad reflejan todos esta información de forma coordinada.

Características técnicas

• 📄 Formato: .xlsx (Excel estándar)
• 💻 Compatibilidad: Microsoft Excel 2016 o superior · LibreOffice Calc
• ⚙️ Fórmulas principales: cuello de botella con IF(utilización>1,"SÍ","NO"), utilización como tiempo de ciclo entre Takt Time, capacidad teórica como 60 entre tiempo de ciclo, tiempo perdido SMED como setup actual × frecuencia, ahorro potencial como (setup actual - objetivo) × frecuencia, score 5S como promedio de los cinco pilares, nivel 5S con IFS por rangos, distancia total diaria como distancia × viajes, criticidad de ruta por umbral configurable, diagnóstico automático con TEXT y VLOOKUP, WIP total con SUMIF, lead time con SUMIF desde Estaciones
• 🚫 Sin macros ni VBA — no requiere habilitar contenido activo
• 🌐 Idioma: Español
• 📑 Número de pestañas funcionales: 11 — Estaciones · FlujoMateriales · DatosSMED · Auditoria5S · 📈 Flujo de Materiales · 📈 Plan SMED · 📈 Análisis 5S · 📊 Análisis de Capacidad · 📊 Balanceo de Línea · 📋 Mapa de Procesos VSM · 📊 Dashboard Layout General
• 📊 Incluye datos de ejemplo con 10 estaciones de trabajo, rutas de materiales, tiempos de setup y auditoría 5S completa para comprender el sistema desde el primer uso

¿Necesitas algo más avanzado?

La automatización personalizada puede llevar la optimización de tu planta al siguiente nivel. Es posible crear un sistema con simulación de escenarios de redistribución de operarios para eliminar cuellos de botella antes de ejecutar cambios físicos. También seguimiento en tiempo real del WIP por estación desde terminales en planta. Y informes de estado del layout generados y enviados automáticamente a dirección al cierre de cada semana.
